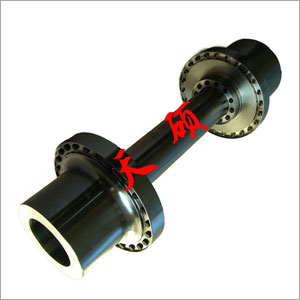

產品描述：膜盤聯軸器為旋轉機械提供了一種高性能的聯接方式.它可以在傳遞扭矩的同時,依靠特定形狀的的(金屬)膜盤的變形來吸收機組的不對中.
15231779603
★短軸距膜盤聯軸器的一般形式，重量輕，結構簡單，拆裝方便，可適應較短軸距的安裝要求；
★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的*；
★角向補償0.25°，可滿足一般設備的要求；膜盤聯軸器為旋轉機械提供了一種高性能的聯接方式.它可以在傳遞扭矩的同時,依靠特定形狀的的(金屬)膜盤的變形來吸收機組的不對中.驅動螺栓采用高強度合金鋼，頭部采用12角頭法蘭面螺栓，螺栓強度和壽命高。
★設有調整墊片，方便現場安裝和調節距離。

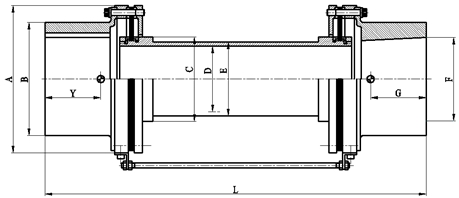

主要尺寸和性能技術數據表
|
型號 |
公稱扭矩 (kNm) |
峰值扭矩 (kNm) |
*大許用轉速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L 標準值 |
|
TARS150 |
6.5 |
9.6 |
32000 |
150 |
115 |
83 |
63 |
71 |
82 |
580 |
|
TARS180 |
10.5 |
15.8 |
25000 |
180 |
140 |
98 |
72 |
84 |
92.5 |
610 |
|
TARS230 |
19.6 |
30.5 |
20000 |
230 |
185 |
126 |
93 |
107 |
127 |
670 |
|
TARS280 |
37.5 |
56 |
18000 |
280 |
215 |
148 |
111 |
129 |
152 |
700 |
|
TARS330 |
72.3 |
108.4 |
15000 |
330 |
270 |
178 |
134 |
155 |
190 |
765 |
|
TARS380 |
101.7 |
152.5 |
12000 |
380 |
307 |
198 |
176 |
245 |
215 |
765 |
|
TARS430 |
158.2 |
238.3 |
10000 |
430 |
355 |
240 |
214 |
285 |
254 |
825 |
|
TARS560 |
452 |
1016 |
6000 |
560 |
480 |
340 |
293 |
340 |
343 |
1000 |
|
型號 |
擰緊力矩(Nm) |
總質量 (Kg) |
扭轉剛度KT |
轉動慣量 (Kgm^2) |
中間節每米長 |
角向不對中 |
軸向不對中 |
||||
|
質量 (Kg) |
扭轉剛度 ΔKT(Nm /radxE+06) |
轉動慣量 (Kgm^2) |
*大 θmax (deg) |
角向剛度Kθ (Nm/radxE+03) |
*大 |
軸向力 （N） |
|||||
|
TARS150 |
15 |
13.12 |
0.15 |
0.019 |
5.3 |
76.9 |
0.0115 |
0.25o |
0.71 |
1.35 |
490.1 |
|
TARS180 |
30 |
19.2 |
0.32 |
0.047 |
7.2 |
181.67 |
0.023 |
0.25o |
1.73 |
2 |
825.2 |
|
TARS230 |
45 |
37.89 |
0.85 |
0.182 |
12.8 |
472 |
0.046 |
0.25o |
3.72 |
2.5 |
1423.9 |
|
TARS280 |
120 |
65.32 |
1.67 |
0.413 |
18.5 |
1001.7 |
0.092 |
0.25o |
8.99 |
3 |
2557.9 |
|
TARS330 |
120 |
105.2 |
3.43 |
1.09 |
30.2 |
2008.2 |
0.196 |
0.25o |
14.17 |
3.5 |
3456.7 |
|
TARS380 |
160 |
135.3 |
5.09 |
1.92 |
39.5 |
3383.4 |
0.323 |
0.25o |
18.22 |
3.5 |
4016.5 |
|
TARS430 |
160 |
210.5 |
8.92 |
3.11 |
55.35 |
6970.3 |
0.68 |
0.25o |
30.19 |
3.5 |
6993.2 |
|
TARS560 |
220 |
675 |
34.8 |
22.52 |
143.2 |
32100.7 |
3.09 |
0.25o |
71.2 |
3.5 |
11844.6 |
◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
◆有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
